11mΩ 和 10.5mΩ 内部功率 MOSFET

> 90% 效率（0.9V 输出）

快盈IV可实现快速瞬态响应的 DCS-Control 拓扑

可通过 I2C 提供用于动态电压调节 (DVS) 的输出电压范围

输出电压范围为 0.2V 至 0.8375V，步长为 2.5mV

快盈IV输出电压范围为 0.4V 至 1.675V，步长为 5mV

输出电压范围为 0.8V 至 3.35V，步长为 10mV

1% 的输出电压精度

快盈IV2.4MHz 开关频率

通过外部电阻器进行选择

启动输出电压

I2C 目标地址

I2C 接口选择

快盈IV节电模式或强制 PWM 模式

输出放电

断续或锁存短路保护

输出电压斜坡速度

热预警和热关断

快盈IV具有窗口比较器的电源正常指示器引脚选项

兼容 I2C 的接口速率高达 3.4Mbps

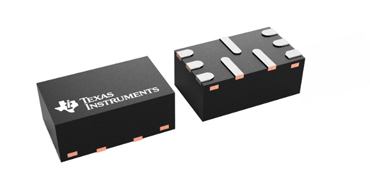

快盈IV采用 1.5mm x 2.5mm x 1.0mm 9 引脚 QFN 封装，间距为 0.5mm

快盈IV也可采用 WCSP 封装：TPS62866，采用 1.05mm x 1.78mm WCSP 封装且具有 I2C 接口的 6A 同步降压转换器

TPS62868 和 TPS62869 器件是采用 I2C 接口的高频同步降压转换器，可提供高效、自适应和高功率密度解决方案。该转换器在中高负载条件下以 PWM 模式运行，并在轻负载时自动进入省电模式运行，从而在整个负载电流范围内保持高效率。该器件还可强制进入 PWM 模式运行，以实现最小的输出电压纹波。凭借其 DCS-Control 架构，这些器件可实现出色的负载瞬态性能并符合严格的输出电压精度要求。通过 I2C 接口和专用 VID 引脚，可快速调整输出电压，使负载的功耗适应相关应用不断变化的性能需求。
